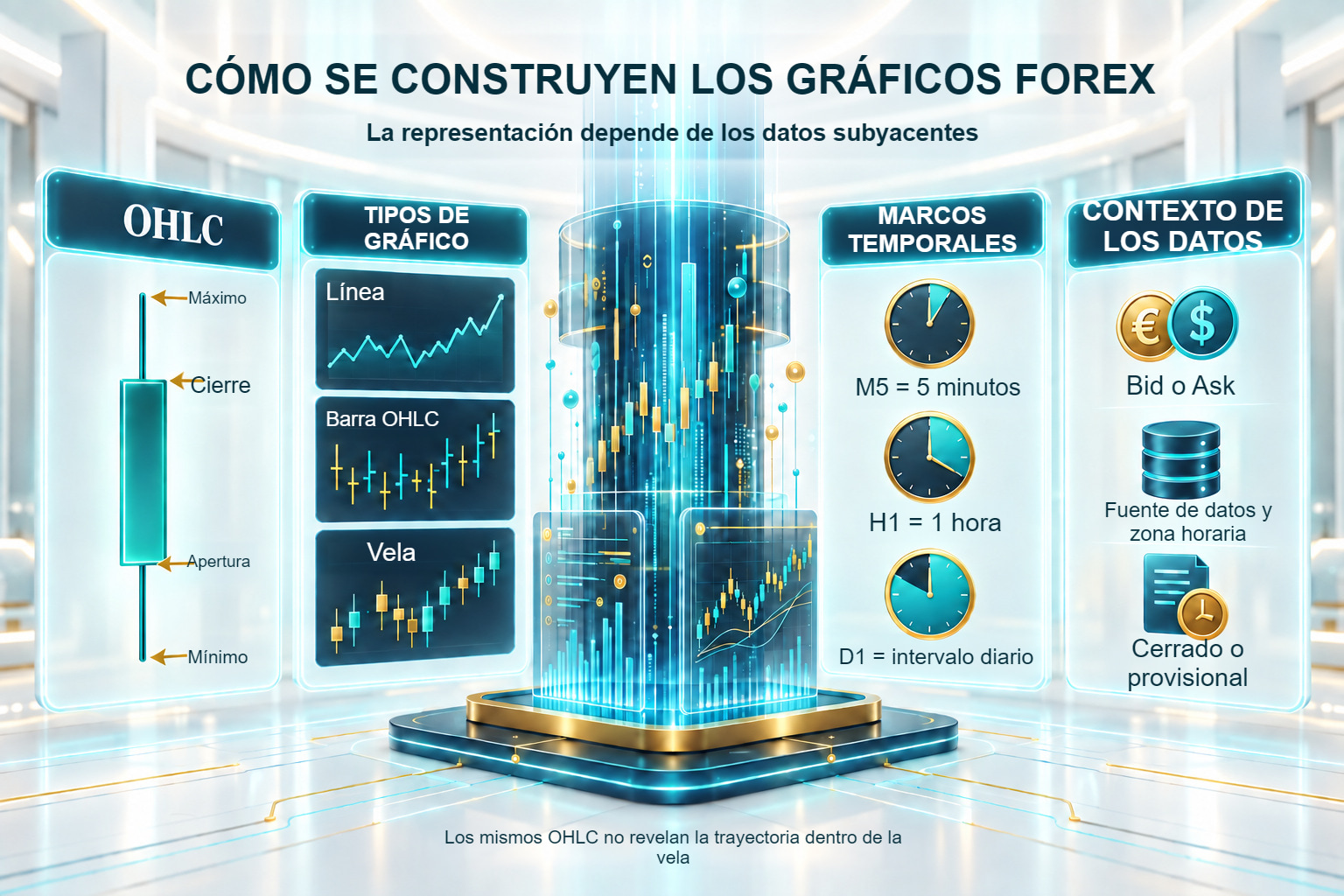

Construcción del gráfico — cómo se forma la imagen del precio y por qué difiere entre brókeres

Una vela resume una serie de precios elegida durante un periodo concreto. Por eso, el mismo EUR/USD puede verse distinto en dos brókeres: cambia el flujo de cotizaciones o el límite del periodo. Cambiar el marco temporal, la escala o el tipo de gráfico cambia la presentación de los datos. Mostraremos exactamente qué entra en los OHLC, cómo reconstruir una vela a partir de cotizaciones y qué información no puede recuperarse de su forma terminada. Estas distinciones son necesarias antes de empezar a definir tendencias o identificar patrones.

1. De dónde proceden los datos del gráfico

Un tick es una actualización de datos recibida por la plataforma. En un instrumento OTC puede cambiar Bid, Ask o ambos; recibir un tick no tiene por qué significar que haya cambiado el propio Bid. No es un registro de cada transacción de todo FX. MetaTrader 5 guarda por separado volumen de ticks y volumen real: el primero cuenta ticks recibidos; el segundo se refiere al volumen de transacciones cuando esos datos están disponibles. ^{[5] [10]} La agregación permite comparar periodos sucesivos, pero omite algunos detalles del flujo. Los datos de ticks siguen siendo útiles cuando importa la secuencia de cotizaciones.

Para convertir ese flujo en un gráfico legible, los datos se agregan en OHLC: cuatro valores por periodo:

• Open — el precio del primer tick del periodo
• High — el mayor precio de tick del periodo
• Low — el menor precio de tick del periodo
• Close — el precio del último tick del periodo

Modelo didáctico: ocho cotizaciones Bid sucesivas de EUR/USD dentro de un minuto. No son datos históricos de un bróker. Suponemos el periodo 10:00:00–10:01:00 UTC, asignando una actualización exactamente a las 10:01:00 a la vela siguiente. Los ocho precios enumerados pertenecen al primer periodo:

Todo lo demás —color del cuerpo, longitud de las sombras y «forma»— se deriva de estas cuatro cifras. Mientras la vela se forma, sus High, Low y Close pueden cambiar: la forma actual es un estado provisional, no el registro completo de todo el marco temporal (se desarrolla en el artículo sobre patrones de velas).

Primero establezca qué serie utiliza el gráfico. Para instrumentos OTC, MetaTrader 5 usa Bid, incluso cuando un bróker proporciona profundidad local de mercado. Para los instrumentos bursátiles descritos en la documentación usa Last, el precio de la última transacción. ^[5] Otra plataforma o un gráfico sintético pueden usar una entrada diferente. En FX, un bróker puede agregar cotizaciones de contrapartes o construir las propias a partir de ellas; no observa un registro mundial único. En vez de suponer que todos los gráficos representan la misma serie, compruebe tipo de precio, proveedor y zona horaria. El símbolo EUR/USD por sí solo no lo establece.

No deben confundirse dos capas: el gráfico —formas de velas determinadas por el flujo y los límites horarios— y la ejecución de órdenes —deslizamiento, rechazos y modelo de ejecución, que el gráfico no muestra—. Velas idénticas en dos brókeres no garantizan una ejecución idéntica: es un tema separado que tratan los artículos sobre modelos de ejecución de órdenes y calidad de ejecución.

Unos OHLC, dos secuencias de precios

Una vela hipotética de EUR/USD tiene O 1,1000, H 1,1020, L 1,0990 y C 1,1010. Podría surgir de la secuencia A: 1,1000→1,1020→1,0990→1,1010, o B: 1,1000→1,0990→1,1020→1,1010. Los cuatro valores finales son idénticos, pero máximo y mínimo ocurrieron en orden inverso. Ambas trayectorias cumplen la definición de la vela.

Por tanto, los OHLC no establecen cuál de dos niveles internos se alcanzó primero. Si el resultado de una regla depende de ese orden, una vela de este marco temporal es insuficiente. Un marco menor puede resolver algunos casos, pero si ambos eventos ocurren dentro de una de sus velas, el problema permanece. Una sombra tampoco demuestra que hubiera una cotización en cada precio entre High y Low: la serie puede contener un salto.

Otro límite afecta al periodo actual. Por ahora, su Close es el último precio recibido, mientras que High y Low abarcan solo la parte transcurrida de la ventana. Registrar una señal antes del final y evaluarla después con la vela definitiva cambia los datos disponibles al decidir. Este tema se retoma en la lección sobre verificación de señales.

2. El gráfico de líneas

Es el tipo más sencillo: une los cierres de periodos sucesivos mediante una línea continua. No ve Open, High ni Low, solo Close.

Un gráfico de líneas basado en Close omite Open, High y Low. Son tres campos OHLC, no un «75 % de la información» definido matemáticamente: los valores se relacionan entre sí, y los propios OHLC resumen el flujo. Una línea facilita comparar cierres sucesivos. Sin embargo, al comparar instrumentos normalice los niveles o compare rentabilidades; dos líneas de aspecto similar no miden correlación. El punto más reciente también puede moverse hasta el cierre del periodo.

Puede ilustrarse este límite sin una anécdota histórica. En un día hipotético, Open y Close pueden ser ambos 1,1000, con High y Low en 1,1050 y 1,0950. La línea de cierres puede parecer tranquila aunque el rango diario sea de 100 pips. No muestra ni los contactos con niveles dentro del periodo ni su orden. Ni siquiera una vela OHLC dice si High ocurrió antes que Low. Los patrones gráficos requieren extremos; evaluar la secuencia de eventos puede exigir datos menos agregados.

3. El gráfico de barras OHLC

Una barra OHLC presenta cuatro valores de un periodo. Es el formato tradicional conocido en los manuales clásicos. ^[3] Sus componentes se leen así:

• Línea vertical — el rango desde Low hasta High
• Trazo corto a la izquierda — Open
• Trazo corto a la derecha — Close

El trazo derecho por encima del izquierdo significa Close > Open; por debajo, Close < Open. Si son iguales, ambos quedan a la misma altura. Los cuatro campos son completos como OHLC, pero no como historial de todas las cotizaciones del periodo. La legibilidad depende de ajustes y familiaridad; cambiar el formato no añade un precio nuevo a los datos.

Las barras pueden ser cómodas cuando se muestran muchos periodos, porque no necesitan cuerpos anchos. Una separación pequeña entre trazos puede revelar una diferencia leve entre Open y Close, aunque depende del nivel de ampliación. Los patrones clásicos descritos con barras pueden identificarse en velas usando los mismos OHLC. Sus definiciones se refieren a valores y secuencia de periodos, no al relleno del cuerpo. ^[3]

4. El gráfico de velas

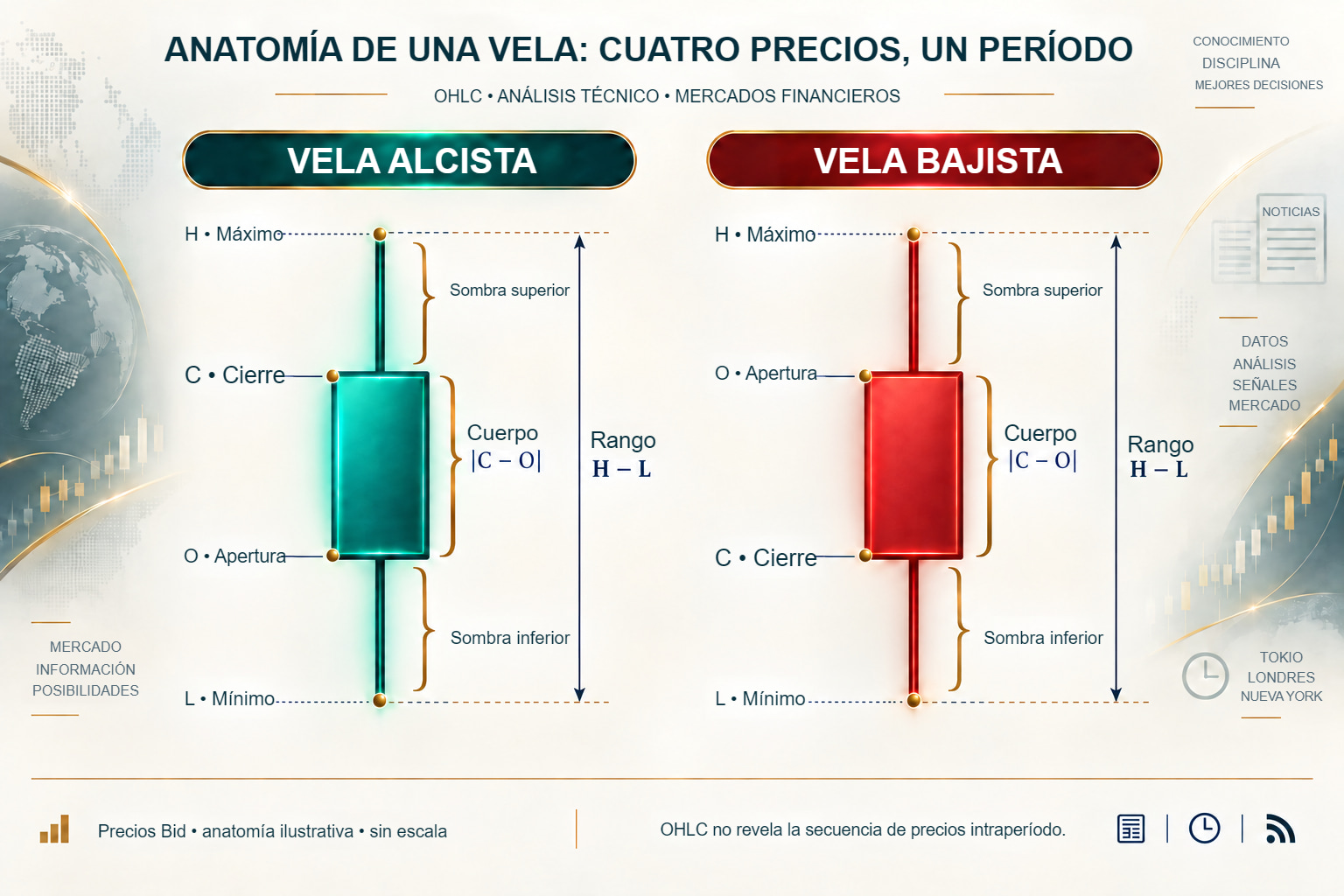

Una vela contiene los mismos OHLC que una barra. Su cuerpo es el rectángulo entre Open y Close; las sombras llegan hasta High y Low. A menudo se usa cuerpo verde o blanco para Close > Open, y rojo o negro para Close < Open. Son ajustes de visualización modificables. Algunos modos colorean la vela respecto al Close anterior, no respecto a su propio Open, así que lea la leyenda de la plataforma en vez de darlo por supuesto.

El cuerpo permite comparar rápidamente Open y Close, y las sombras muestran el rango del periodo. Puede ser visualmente cómodo, pero un cuerpo rojo grande por sí solo no invalida todos los escenarios previos. Debe ocurrir una condición especificada en ese escenario; por ejemplo, un cierre concreto respecto a un nivel. Una vela tampoco dice más que una barra correctamente leída con los mismos OHLC. Cambia la presentación, no el conjunto de datos.

En Japanese Candlestick Charting Techniques (1991), Steve Nison presentó las técnicas de velas a los lectores de habla inglesa. ^[2] La historia de este lenguaje es distinta de la corrección de una vela en una plataforma actual. Aquí la referencia siguen siendo las cuatro cifras, su fuente y su periodo de agregación.

La lección sobre patrones de velas trata la interpretación de velas individuales y estructuras cortas. Puede usar velas o barras si lee sus datos de forma coherente. Al principio importa más identificar Open, High, Low y Close y reconocer un periodo todavía en formación que elegir un color favorito.

5. Otros tipos de gráficos

Transforman los OHLC estándar: cada uno mejora la legibilidad en una dimensión a costa de información en otra. Es útil conocer qué hacen y qué omiten; utilizarlos es opcional.

Heikin-Ashi se parece a un gráfico normal de velas, pero sus valores se recalculan con estas fórmulas:

• HA Close = (O + H + L + C) / 4
• HA Open = (HA Open_t−1 + HA Close_t−1) / 2
• HA High = max(H; HA Open; HA Close) · HA Low = min(L; HA Open; HA Close)

Ejemplo numérico con valores ilustrativos. Vela actual: O 1,1000; H 1,1050; L 1,0980; C 1,1030; HA Open anterior 1,0990 y HA Close 1,1010. Entonces HA Close = (1,1000 + 1,1050 + 1,0980 + 1,1030) / 4 = 1,1015; HA Open = (1,0990 + 1,1010) / 2 = 1,1000; HA High = max(1,1050; 1,1000; 1,1015) = 1,1050; HA Low = min(1,0980; 1,1000; 1,1015) = 1,0980. El efecto es una imagen suavizada de la tendencia y secuencias más largas de velas del mismo color. Advertencia: HA Open y HA Close son sintéticos; puede que nunca se produjeran en el mercado. HA High y HA Low pueden coincidir con extremos reales, como aquí, pero no necesariamente. Por tanto, HA es un filtro para observar la tendencia, no una fuente de precios para planificar órdenes: un nivel leído en una sombra HA puede no existir en el flujo.

Renko construye ladrillos a partir de un movimiento de precio especificado, no de intervalos iguales. En la construcción clásica, otro ladrillo de continuación exige un movimiento de un tamaño de ladrillo; el giro exige dos tamaños desde el cierre del último ladrillo. Es una convención de una construcción concreta, no una regla de todas las variantes. TradingView permite fuentes como Close u OHLC y tamaños fijos o variables; los ladrillos de proyección de un periodo en formación pueden desaparecer al recargar. ^[8] Por tanto, Renko no revela el precio ejecutable preciso en un instante. Los gráficos de rango relacionados se centran en la amplitud del precio, pero también exigen comprobar el algoritmo de la plataforma. Ninguna de las dos vistas reconstruye el eje temporal completo de las velas estándar.

Las contrapartidas en un solo lugar:

Antes de utilizar un gráfico transformado, registre sus parámetros y compare sus niveles con la serie de precios ordinaria. Heikin-Ashi cambia los valores de las velas; Renko también cambia cómo se forman elementos sucesivos. El nombre del tipo de gráfico no basta para reproducir el resultado sin ajustes, fuente y reglas de inicialización.

Heikin-Ashi puede dibujar un precio fuera del rango del periodo

Conserve los OHLC originales del ejemplo anterior: 1,1000; 1,1050; 1,0980; 1,1030. Cambie solo el HA Open anterior a 1,1060 y el HA Close a 1,1080. El HA Open actual pasa a 1,1070, HA Close sigue en 1,1015 y HA High = max(1,1050; 1,1070; 1,1015) = 1,1070. Son 20 pips por encima del mayor precio original del periodo actual.

El High sintético no es un error de cálculo. Surge porque la vela HA anterior entra en el cálculo. La vela original es alcista (C > O), pero en esta versión HA el cierre está por debajo de la apertura sintética. Cambian tanto la sombra como la dirección del cuerpo. El ejemplo omite la inicialización de la primera HA: los valores anteriores se proporcionan explícitamente. En una plataforma también puede importar cómo comienza la serie. ^[7]

6. Marcos temporales

El mismo mercado y los mismos ticks, pero agregarlos en otro marco temporal cambia tanto la imagen que puede parecer un instrumento diferente.

Con datos continuos y límites alineados, una H4 contiene 48 periodos M5 y un día completo de 24 horas contiene seis periodos H4. Así, el mismo movimiento puede ser una secuencia de varios giros en M5 y parte de una sola vela H4. D1 resume un día completo, mientras que W1 es una vela semanal que contiene, entre otros periodos, velas D1, no cinco velas semanales. Las pausas, los festivos y los límites diarios pueden cambiar el número de velas disponibles. Importa el tiempo cubierto, no el eslogan de que todo marco superior muestra el movimiento «verdadero».

No existe un marco temporal «mejor». Existe uno en el que un enfoque tiene sentido numérico después del diferencial y el deslizamiento, y que encaja con el tiempo que realmente puede dedicar al mercado. La relación entre estilos y marcos —scalping, negociación intradía, por oscilaciones y de posición— se trata en la sección de estrategias.

El mismo coste representa una parte mayor de un movimiento supuesto más pequeño. Por ejemplo, un diferencial de 0,8 pips equivale al 20 % de un movimiento de 4 pips y al 2 % de uno de 40 pips. Es aritmética de escala, no la afirmación de que toda vela M1 tenga menos rango que cualquier vela H4. Una vela corta activa puede tener más rango que una larga en otro momento. El marco influye en la agregación; la relación real entre coste y movimiento debe calcularse para el instrumento y el periodo estudiados.

Un error común: un operador abre una posición en M15 y cambia a H4 para «confirmar» la dirección. O ve una tendencia D1, baja a M5 para «capturar una entrada mejor», se pierde en el ruido y entra en sentido contrario al que pretendía. Empiece con un marco; varios requieren una jerarquía explícita —superior para contexto, inferior para el momento de entrada—, explicada en el artículo sobre análisis de varios marcos temporales. El artículo 5.12 trata las limitaciones de los datos históricos al probar marcos bajos: agregados OHLC sin ticks ni diferenciales contemporáneos.

D1 puede ser cómodo organizativamente para quien analiza una vez al día. Eso no le otorga una ventaja demostrada. Un marco inferior revela algunas secuencias omitidas por D1; uno superior simplifica la presentación. Adaptar el marco al objetivo del análisis y a los datos disponibles es más útil que una recomendación universal para todos.

D1 en FX OTC necesita un límite diario. En un modelo que termina a las 17:00 de Nueva York, suele corresponder a las 23:00 de Varsovia y a las 22:00 durante los cambios desalineados del horario de verano estadounidense y europeo. El desfase UTC de un servidor debe coincidir con la regla del servicio, no suponerse solo por la etiqueta GMT+2/+3. Con una semana completa y un horario de cotización adecuado, esta división puede generar cinco velas diarias; otra puede incluir un periodo dominical corto adicional. La cantidad también depende de la disponibilidad de datos. Otros límites cambian Open y Close, a veces High y Low y, por tanto, las herramientas calculadas con D1. Es una diferencia de agregación, no una prueba independiente de un error del proveedor. El ejemplo completo siguiente reproduce ambos resultados.

La misma secuencia finita de cotizaciones, dos ventanas D1: un modelo didáctico. Utilizamos la fecha invernal del 15 de enero de 2026. La ventana A termina a las 17:00 America/New_York, es decir, a las 22:00 UTC y las 23:00 Europe/Warsaw. La B termina a las 00:00 UTC. Un bróker que utilice la medianoche del servidor para el cierre neoyorquino debe alinear el desfase con Nueva York: UTC+2 durante su horario estándar y UTC+3 durante el de verano. Compruebe con el bróker las fechas de cambio; no se pueden suponer simplemente las fechas europeas. Los OHLC siguientes se calculan con el modelo que aparece después de la tabla:

Low difiere porque A y B cubren cotizaciones parcialmente distintas. El High de 1,0871 pertenece a la parte compartida de las ventanas. Open y Close también pueden diferir, pero no tienen por qué: son posibles precios idénticos en momentos diferentes. Con el mismo flujo, A tiene un cuerpo alcista grande y B uno pequeño con sombras más largas. No implica una diferencia de demanda real del mercado mundial. Cambiamos el límite descriptivo, no el historial de precios.

El flujo completo para dos velas D1

El modelo completo contiene ocho actualizaciones Bid. No insertamos precios no observados entre ellas. La ventana A es [14 ene. 22:00 UTC, 15 ene. 22:00 UTC), y B, [15 ene. 00:00 UTC, 16 ene. 00:00 UTC). Un corchete incluye el inicio; un paréntesis excluye el final.

El cuerpo de A mide 52 pips, con sombras superior e inferior de 7 pips. El cuerpo de B mide 2 pips, con sombra superior de 30 e inferior de 40. Ambos conjuntos pueden reconstruirse con la tabla. El límite de A pasa a las 22:00 UTC, pero la primera actualización posterior de este modelo finito llega a las 22:30. Una plataforma que exija un nuevo tick para confirmar el cierre puede, por tanto, entregar el registro definitivo con retraso. En B, el siguiente tick está exactamente en el límite de las 00:00 UTC y pertenece al periodo siguiente.

Distinga la hora de finalización de la ventana de la recepción de los datos definitivos. Un bróker también puede revisar el historial para reparar errores del flujo; eso difiere de la formación en directo de una vela aún no cerrada. Descargue el ejemplo y sus cotizaciones en CSV.

7. Escala lineal frente a logarítmica

En una escala lineal, cambios iguales del precio ocupan distancias iguales en el eje Y. En una logarítmica, cambios relativos iguales ocupan distancias iguales. Ninguna es automáticamente adecuada para todos los marcos. La elección depende de la pregunta: ¿compara distancias absolutas o variaciones proporcionales? En un rango estrecho, la diferencia visual puede ser pequeña; aun así, conviene registrar la escala al copiar una línea de tendencia.

Ejemplo del modelo: 0,8500→0,9500 son 1.000 pips y un 11,76 %; 1,5000→1,6000 también son 1.000 pips, pero un 6,67 %. Las distancias son iguales en una escala lineal. En una logarítmica, el primer movimiento ocupa más espacio porque su relación entre precio final e inicial es mayor. No hace falta atribuir esos niveles a un mínimo o máximo histórico de EUR/USD para verificar la diferencia. Al medir después un objetivo en pips, vuelva a los valores de precio, no a la longitud de una flecha dibujada en pantalla.

En la práctica importan el rango visible y el objetivo de la medición. Para variaciones relativas de muchos años puede ser más cómoda una escala logarítmica. Para distancias fijas de precio puede ser cómoda una lineal. Las plataformas difieren en disponibilidad y ajustes; compruebe la documentación antes de comparar una captura ajena. Una recta en una escala no tiene por qué ser una recta con el mismo significado en otra.

8. Características de los gráficos de Forex

Si llega a Forex con experiencia bursátil, varias cosas le parecerán distintas.

No hay volumen consolidado. Las transacciones FX ejecutadas también tienen tamaño, pero el contado es descentralizado y no tiene un registro público único de todas las transacciones y su volumen; una bolsa proporciona volumen para un centro concreto. El volumen de una plataforma minorista suele ser volumen de ticks: número de actualizaciones de cotizaciones de un periodo, no el total monetario negociado. A veces se utiliza como aproximación de actividad, pero no es volumen consolidado de transacciones y no puede suponerse que su relación con el volumen real sea constante en todas las condiciones. Durante un shock, las cotizaciones pueden saltar entre proveedores sin una transacción detrás de cada actualización. Los indicadores basados en volumen, como OBV y VWAP, requieren especial cuidado en Forex ^[1] — se trata en el artículo sobre análisis técnico en Forex.

Un hueco significa precios ausentes en un tramo de la serie registrada, no solo una pausa de fin de semana. El gráfico puede mostrar un salto entre el último precio de un periodo y el primero del siguiente. También puede contener una interrupción de datos o un periodo sin cotizaciones recibidas. El aspecto por sí solo no establece si hubo transacciones a precios intermedios en otros lugares de FX. Al analizar velas no insertamos precios ausentes como si se hubieran observado. Los huecos e interrupciones también ocurren entre semana; 24/5 no garantiza continuidad en todos los flujos.

Gráficos Bid y Ask. En el modelo OTC descrito de MetaTrader 5, las velas se forman con Bid, mientras que la línea Ask muestra el otro lado actual de la cotización. El High de la vela es el Bid máximo del periodo, no el Ask máximo. Probar históricamente la activación de órdenes exige establecer las reglas y las series pertinentes; por ejemplo, las reglas OTC de esta plataforma asocian vender con Bid y comprar con Ask. Un precio de activación no debe equipararse a un precio de ejecución garantizado. ^[5] Las condiciones de ejecución son otro tema; aquí establecemos qué se dibujó.

El diferencial cambia con el tiempo y no tiene por qué ampliarse simétricamente. Si Bid cae con Ask invariable, la serie Bid muestra un movimiento de magnitud diferente al del punto medio de la cotización. Si cambia sobre todo Ask, el gráfico Bid apenas puede moverse. El High Ask histórico no se calcula sumando el diferencial actual al High Bid. Se necesitan las cotizaciones de ambos lados durante el periodo. Esta separación explica diferencias de datos sin decidir solo por una vela si alguien manipuló el precio.

La vista previa se adapta a la pantalla. Seleccione el gráfico para ampliarlo.

Abrir el diagrama a tamaño completo

Diferencias entre proveedores. Pueden surgir de fuentes y filtrado de cotizaciones, horas de cotización y límites de agregación. Su magnitud depende de los datos y el evento; no existe una diferencia universalmente admisible en el High M5. Ni siquiera velas idénticas garantizan la misma ejecución, y la etiqueta A-Book o B-Book no resuelve la calidad del gráfico. La comparación es útil si se registran proveedor, tipo de precio, marcas de tiempo y ajustes. Un artículo separado trata los modelos de ejecución.

Por qué el máximo Ask no puede deducirse del máximo Bid

Supongamos tres cotizaciones sucesivas: Bid/Ask de 1,1000/1,1002; después, 1,1005/1,1007; por último, 1,1004/1,1014. El Bid máximo es 1,1005 y corresponde a la segunda actualización; el Ask máximo es 1,1014 y corresponde a la tercera. El último spread es de 10 pips. Si se suma al máximo Bid, se obtiene 1,1015, un precio que nunca aparece en la serie Ask de este modelo.

El problema es que el spread varía y las dos series alcanzan sus máximos en momentos distintos. Un spread constante durante todo el período permitiría desplazar cada precio en la misma cantidad, pero el spread actual no demuestra que se haya mantenido constante. Activar la línea Ask ayuda a interpretar la cotización actual; para conocer los extremos históricos se necesita el historial Ask.

También puede actualizarse el Ask sin que cambie el Bid. En ese caso, el volumen de ticks puede aumentar aunque el gráfico Bid no se haya movido. No es una contradicción: el campo cuenta las actualizaciones recibidas, mientras que la vela solo representa la serie seleccionada. ^[10]

9. Una configuración inicial práctica del gráfico

La siguiente configuración es un punto de partida para aprender a leer los datos, no una configuración óptima de una estrategia. Puede modificarse cuando sepa qué información debe permanecer visible.

Tipo de gráfico: velas ordinarias o barras OHLC. Ambos muestran los cuatro valores. Active las versiones sintéticas de forma consciente y conserve el acceso a los OHLC originales.

Marco temporal: elija uno para practicar la lectura y anote sus límites. En D1, compruebe cuándo termina el día de la fuente. El cierre de las 17:00 de Nueva York suele corresponder a las 23:00 en Varsovia y a las 22:00 durante el desfase entre los cambios de horario de verano de Estados Unidos y Polonia. Otras lecciones explican cómo adaptar los marcos temporales a las estrategias y establecer una jerarquía entre varios períodos.

Colores: distinga claramente Close > Open de Close < Open y compruebe la leyenda. Asegure un contraste suficiente de las líneas y las sombras para que no desaparezcan un doji o un cuerpo pequeño.

Cuadrícula: debe ser lo bastante clara para leer la hora y el precio, y lo bastante discreta para no ocultar los datos. Es una opción de visualización, no un filtro del mercado.

Indicadores: pueden ocultarse mientras se practica la construcción de las velas. Muchos indicadores de precios procesan los mismos OHLC; por tanto, la coincidencia entre varias herramientas no los convierte en varias fuentes de datos independientes. Las lecciones posteriores explican sus reglas y aplicaciones.

Rango visible: debe permitir leer los períodos necesarios y conservar su contexto. Un gran acercamiento facilita la lectura de una vela, pero puede ocultar los datos anteriores. Un alejamiento amplio puede reducir los cuerpos pequeños a unos pocos píxeles. Guarde el rango en una captura de pantalla si después va a comparar identificaciones visuales.

Línea Ask: si está disponible, permite comparar el Bid y el Ask actuales. No reconstruye la trayectoria histórica del Ask. Los nombres de los menús y las pestañas varían entre plataformas y versiones; utilice la documentación de su herramienta en lugar de considerar que una instrucción es universal para MT4 y MT5.

Una vela registra lo que ya ha ocurrido dentro de una fuente, una zona horaria del servidor y unos spreads determinados. Empezaremos a examinar las implicaciones analíticas en el siguiente artículo, dedicado a tendencia, soporte y resistencia.
